La máquina ofrece un carro delantero de 3 ejes con torreta, un peine trasero de 3 ejes y un robusto bloque de herramientas para segundas operaciones con eje Y-2.

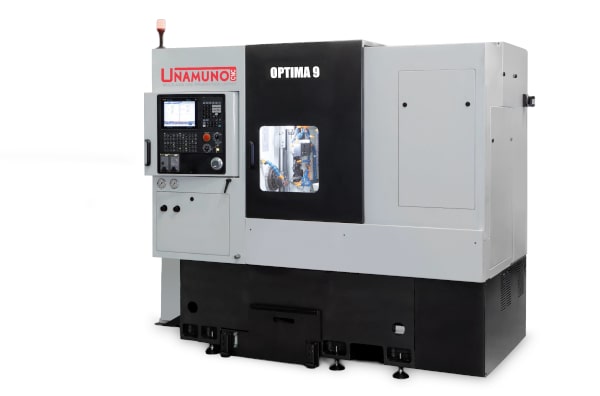

La máquina OPTIMA 9 integra un subcabezal con dos ejes (X-2, Z-2).
El sistema permite cambios de posición de herramienta extremadamente veloces, pudiendo trabajar con el peine de 3 ejes en el cabezal, con el bloque de segundas operaciones integrado con el eje Y-2 en el subcabezal y con el carro de torreta en el cabezal o subcabezal simultáneamente.
Dispone de ejes X-3, Y-3 y Z-3 con una torreta sin desplazamiento del disco en el giro con servo motor con 24 estaciones para herramientas fijas o motorizadas, 12 para el cabezal principal y 12 para el subcabezal. La torreta puede trabajar con cabezal y subcabezal. Utiliza el rígido sistema de herramientas BMT-45 con herramientas internas/externas fijas o axiales/radiales motorizadas.
OPCIONAL: Sistema de herramientas motorizadas.
Dispone de ejes X-1, Z-1 e Y-1 así como de 6 posiciones para herramientas de torneado exterior para trabajar en el cabezal principal.
OPCIONAL: Sistema de herramientas motorizadas con 3 herramientas fijas y 3 motorizadas.
Dispone de eje Y-2 con un bloque de 8 posiciones para herramientas fijas.
OPCIONAL: Sistema de herramientas motorizadas con 3 posiciones internas o externas y 6 posiciones fijas internas/externas o rotativas axiales/radiales.
Dispone de dos ejes X-2 y Z-2.

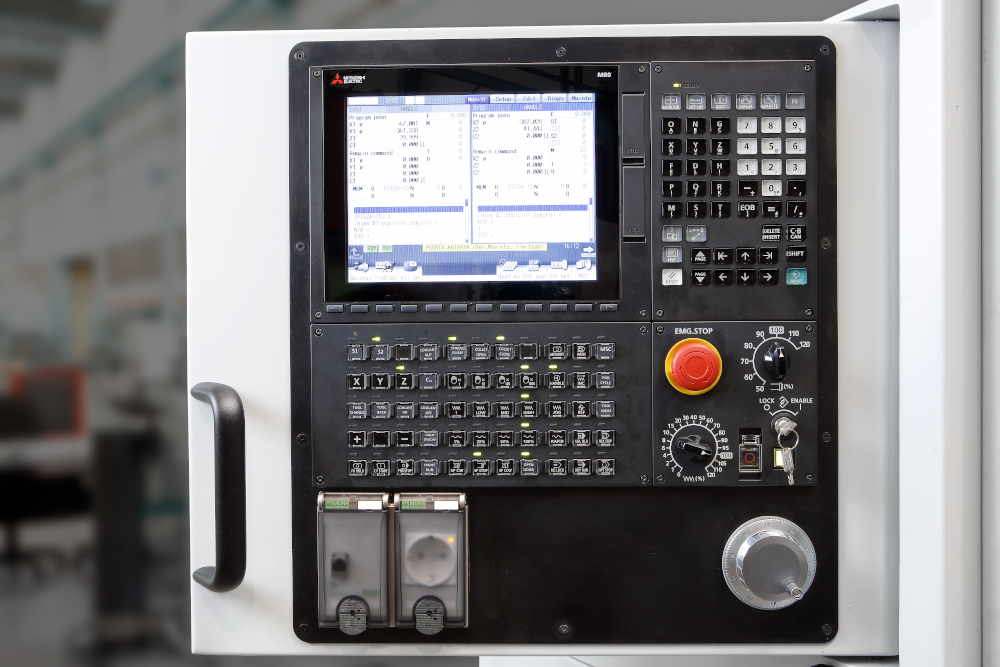

Empleando el generador manual de pulsos, tanto el carro superior como el subcabezal se pueden mover a lo largo del programa. Esta utilidad reduce considerablemente los tiempos de puesta a punto de máquina.
Características adicionales estándar del control:
| OPTIMA 9 | ||||
|---|---|---|---|---|
| Cabezal | ||||
| Máximo diámetro de barra redonda en cabezal | mm | 42 | ||
| Sistema de amarre | Pos. fija | HAINBUCH 42 DIN 6343 PLATO DE GARRAS |
||
| Motor principal | ||||
| Potencia del motor del cabezal principal ED 100 % (50%) | kW | 7.5 (11) | ||
| Máxima velocidad de cabezal | rpm | 5000 | ||
| Subcabezal de 2 ejes | ||||
| Diámetro máximo en barra redonda para sistema de pinza | mm | 42 | ||
| Sistema de amarre | Pos. fija | HAINBUCH 42 DIN 6343 PLATO DE GARRAS |
||
| Potencia del subcabezal ED 100 % (50%) | kW | 5.5 (7.5) | ||
| Velocidad máxima | rpm | 5000 | ||
| Máximo recorrido eje Z-2 | mm | 450 | ||
| Máximo avance rápido eje Z-2 | m/min | 25 | ||
| Máximo recorrido eje X-2 | mm | 360 | ||
| Máximo avance rápido eje X-2 | m/min | 20 | ||
| Presión de taladrina de limpieza | bar | 5 | ||
| Torreta multiherramienta frontal de 12 posiciones y 3 ejes | ||||
| Número total de posiciones de herramientas con paradas intermedias | Nº | 24 | ||
| Máximo nº herramientas fijas sobre cabezal / subcabezal | Nº | 12/12 internas o externas | ||
| Sistema de amarre de herramientas | Tipo | BMT 45 | ||
| Tamaño barra herramienta | mm | 20 x 20 | ||
| Portaherramientas de interiores con diámetro amarre | mm | 25 | ||
| Máximo nº herramientas motorizadas para cabezal / subcabezal | Nº | 12/12 axiales o radiales | ||
| Potencia de la herramienta motorizada | kW | 3.7 | ||
| Máxima velocidad herramientas motorizadas | rpm | 4000 | ||
| Máximo recorrido eje X-3 | mm | 150 | ||
| Máximo avance en rápido eje X-3 | m/min | 20 | ||
| Máximo recorrido eje Y-3 | mm | 60 (+- 30) | ||
| Máximo avance en rápido eje Y-3 | m/min | 20 | ||
| Máximo recorrido eje Z-3 | mm | 150 | ||
| Máximo avance en rápido eje Z-3 | m/min | 25 | ||
| Alta presión refrigerante | bar | 3 (hasta 13) | ||
| Peine trasero de herramientas de 3 ejes | ||||
| Número total de posiciones de herramienta | Nº | 6 | ||
| Tamaño barra herramienta | mm | 20 x 20 | ||
| Máximo recorrido eje X-1 | mm | 80 | ||
| Máximo avance en rápido eje X-1 | m/min | 20 | ||
| Máximo recorrido eje Y-1 | mm | 290 | ||
| Máximo avance en rápido eje Y-1 | m/min | 20 | ||
| Máximo recorrido eje Z-1 | mm | 100 | ||
| Máximo avance en rápido eje Z-1 | m/min | 25 | ||
| Alta presión refrigerante | bar | 3 (hasta 13) | ||
| OPCIONAL: Sistema de herramienta motorizada para peine trasero | ||||
| Número total de posiciones de herramienta | Nº | 3 fijas y 3 motorizadas | ||
| Sistema de amarre herramientas motorizadas | Tipo | Pinza ER | ||
| Potencia herramientas motorizadas | kW | 1.5 | ||
| Máxima velocidad herramientas motorizadas | rpm | 5000 | ||
| Bloque segunda operación con eje Y | ||||
| Número total de posiciones de herramienta | Nº | 8 internas o externas | ||
| Máximo recorrido eje Y-2 | mm | 250 | ||
| Máximo avance en rápido eje Y-2 | m/min | 20 | ||
| OPCIONAL: Sistema de motorizadas para segunda operación | ||||
| Número total de posiciones de herramienta | Nº | 10 | ||
| Número de posiciones fijas exclusivamente | Nº | 6 internas o externas | ||
| Número de herramientas fijas o motorizadas | Nº | 4 internas/externas o axial/radial | ||
| Sistema de amarre | Tipo | BMT-45 | ||
| Potencia herramientas motorizadas | kW | 2.2 | ||
| Máxima velocidad de giro de herramientas | rpm | 4000 | ||
| Sistema de refrigeración | ||||
| Suministro de refrigeración alta presión | bar | 3 (hasta 13) | ||
| Suministro de taladrina limpieza | L/min | 100 | ||
| Capacidad del tanque | L | 225 | ||
| Requerimientos eléctricos | ||||
| Voltaje de la máquina | V | 400 / 3 Fases | ||
| Tensión de entrada a transformador | V | Opcional | ||
| Alimentación neumática | bar | 5/6 | ||
| Dimensiones principales | ||||
| Dimensiones planta (Aprox.) | mm | 3270 x 1690 | ||
| Altura total | mm | 2212 | ||
| Peso (Aprox.) | kg | 6600 | ||
