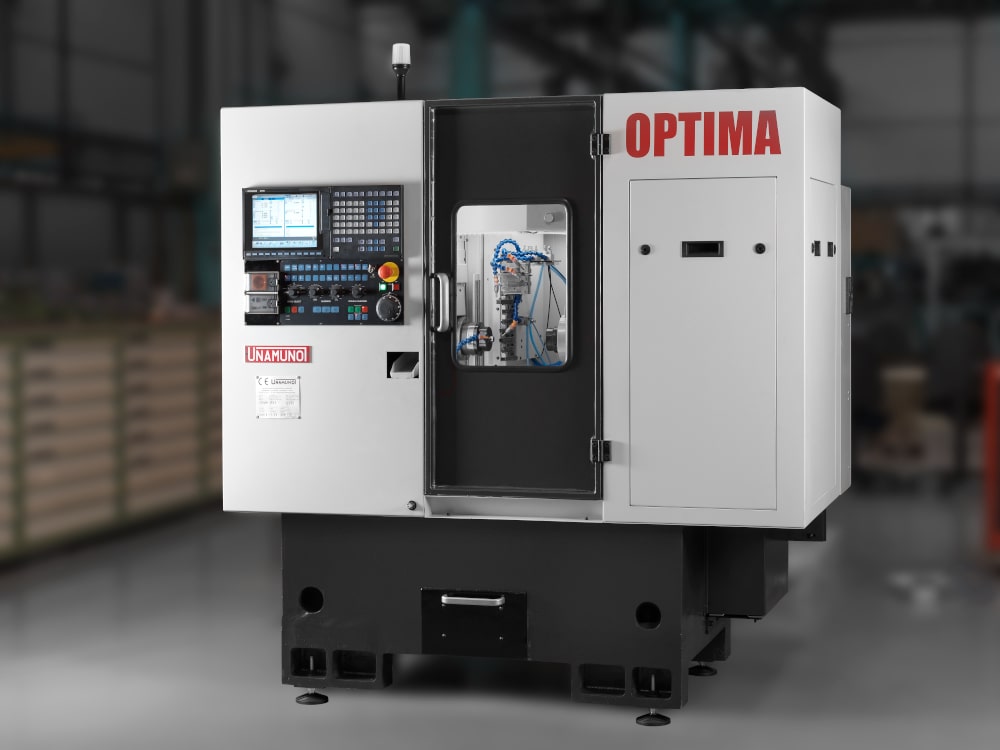

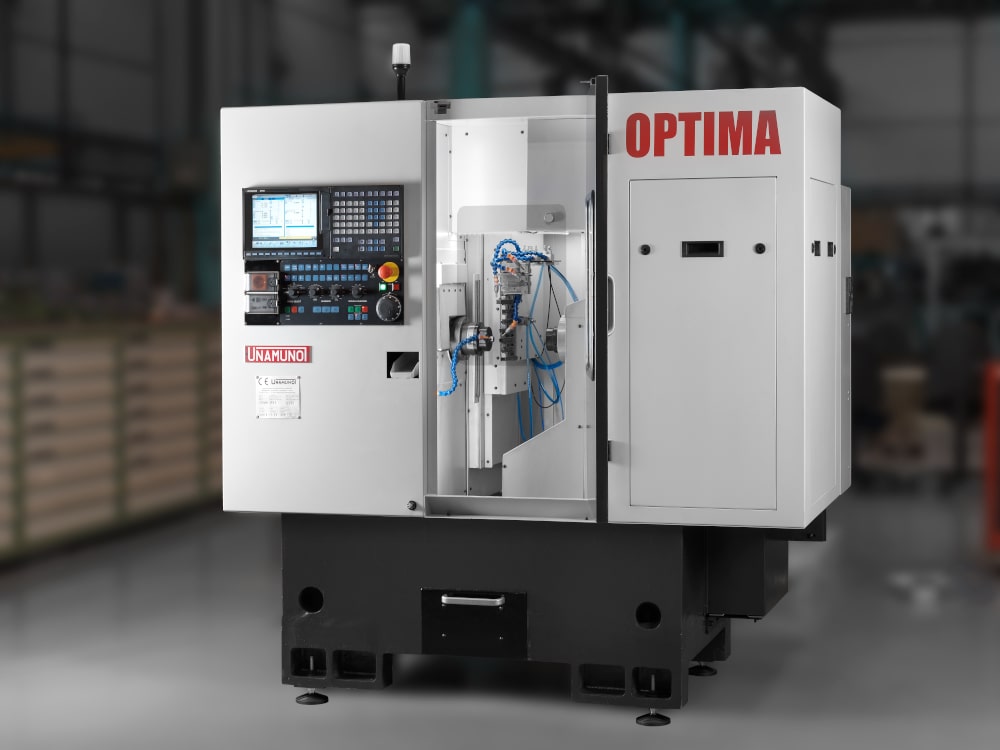

El centro de torneado OPTIMA 4 ha sido desarrollado para conseguir mayor versatilidad y ciclos de producción más rápidos en el sector del decoletaje. Los tiempos de no mecanizado se han reducido drásticamente permitiendo conseguir ciclos de producción sensiblemente mejores que la mayoría de sus competidores.

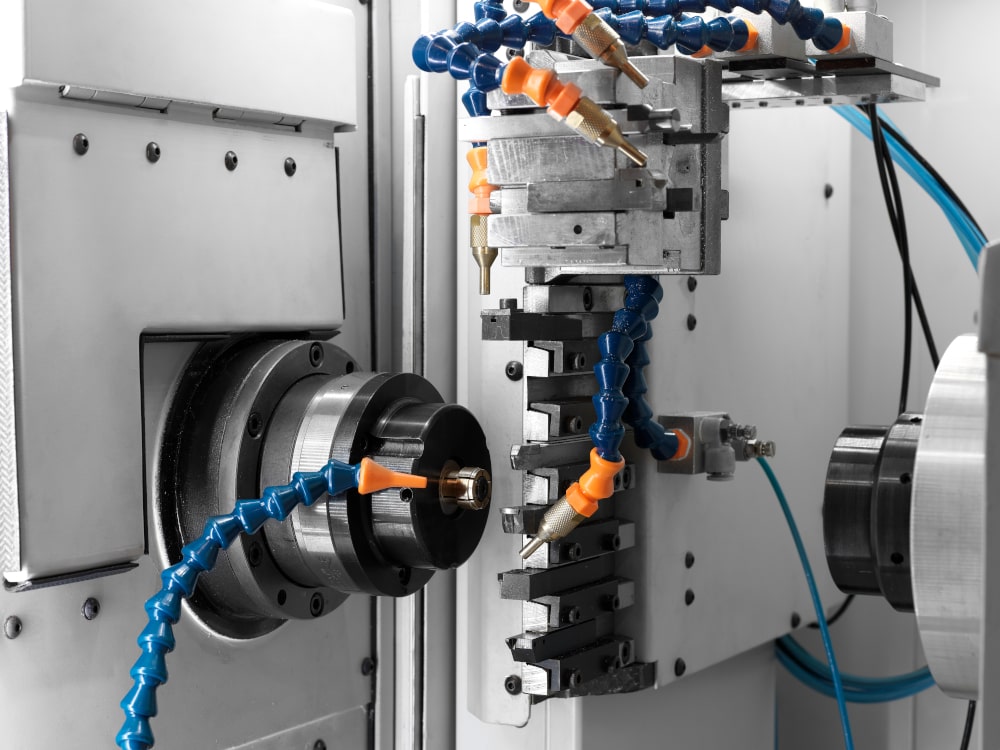

La máquina ofrece un peine trasero de 3 ejes que integra un robusto bloque de herramientas.
El sistema permite cambios de posición de herramienta extremadamente veloces y ajuste de altura de herramienta vía control.

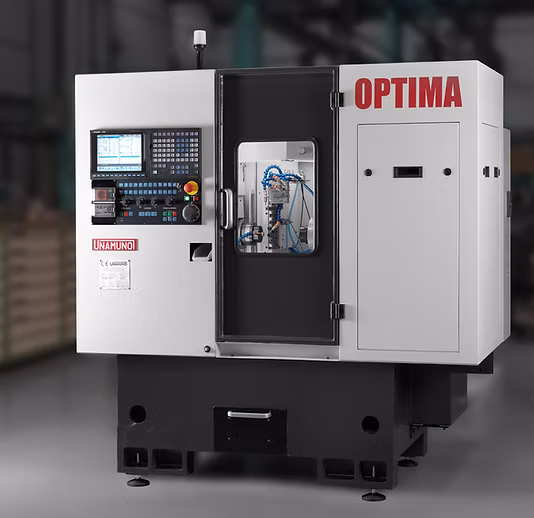

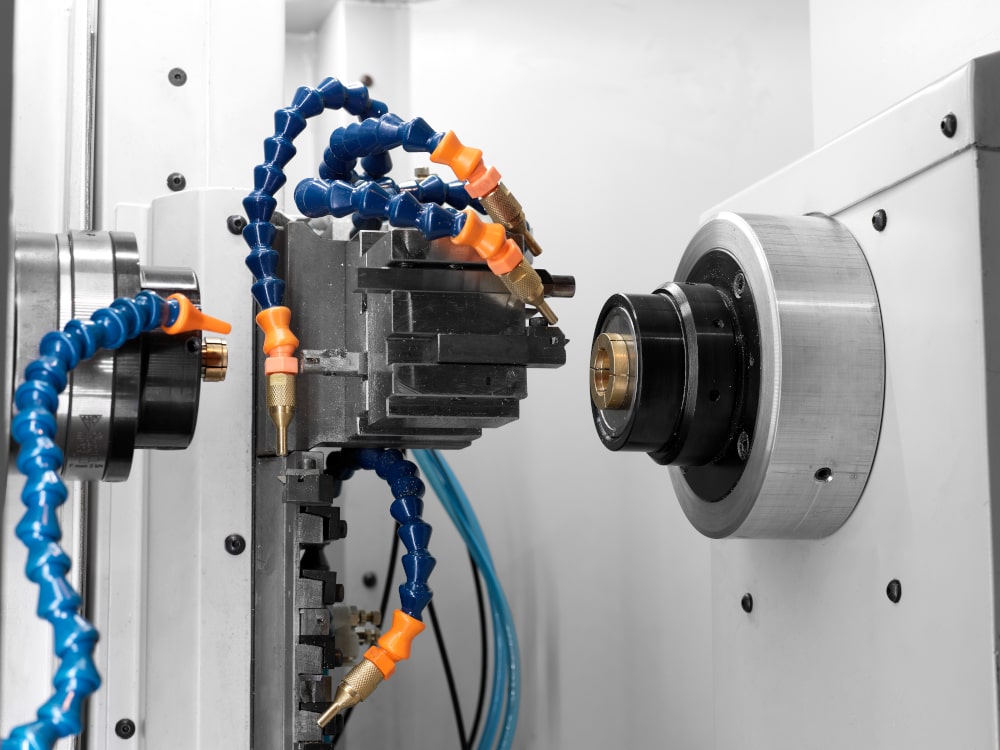

La máquina dispone de un subcabezal, con desplazamiento Z-2, que permite realizar operaciones en todas las superficies de la pieza mediante el peine de herramientas trasero. Dicho peine permite trabajar la pieza tanto en el cabezal como en el subcabezal.

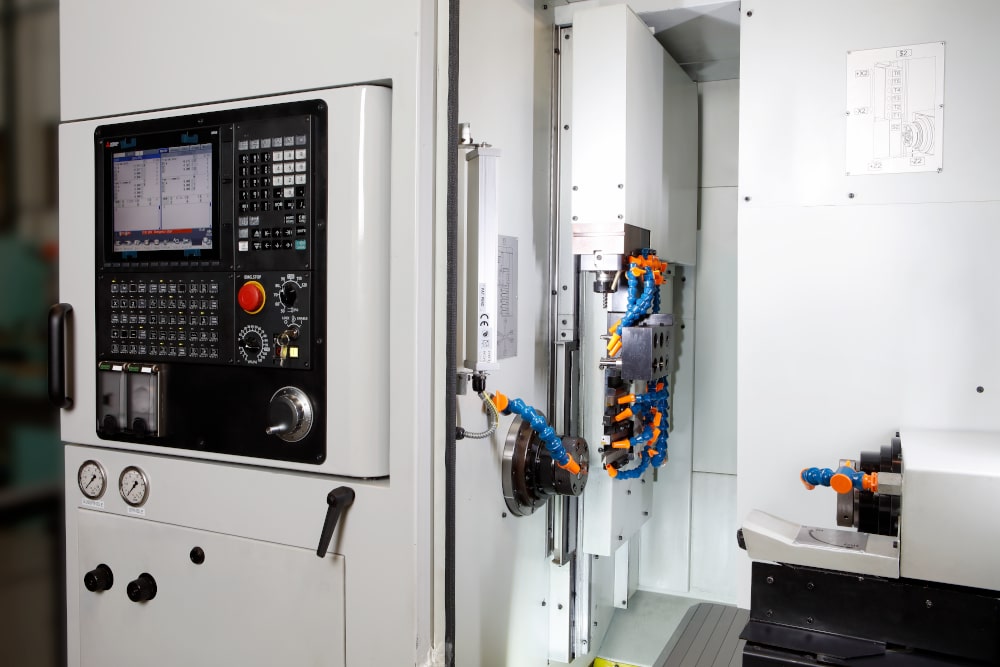

El espacio ocupado en planta se reduce al máximo gracias a su estudiado diseño y la disposición vertical de las herramientas lo que permite una óptima evacuación de la viruta, así como un fácil acceso a las herramientas.
La máquina tiene la opción de incorporar un sistema de herramientas motorizadas.
Dispone de ejes X-1, Z-1 e Y-1 así como de hasta 12 posiciones para herramientas de torneado para trabajar en el cabezal.
Unidad con 3 cabezales de fresado / taladrado con:
Dispone de eje Z-2.

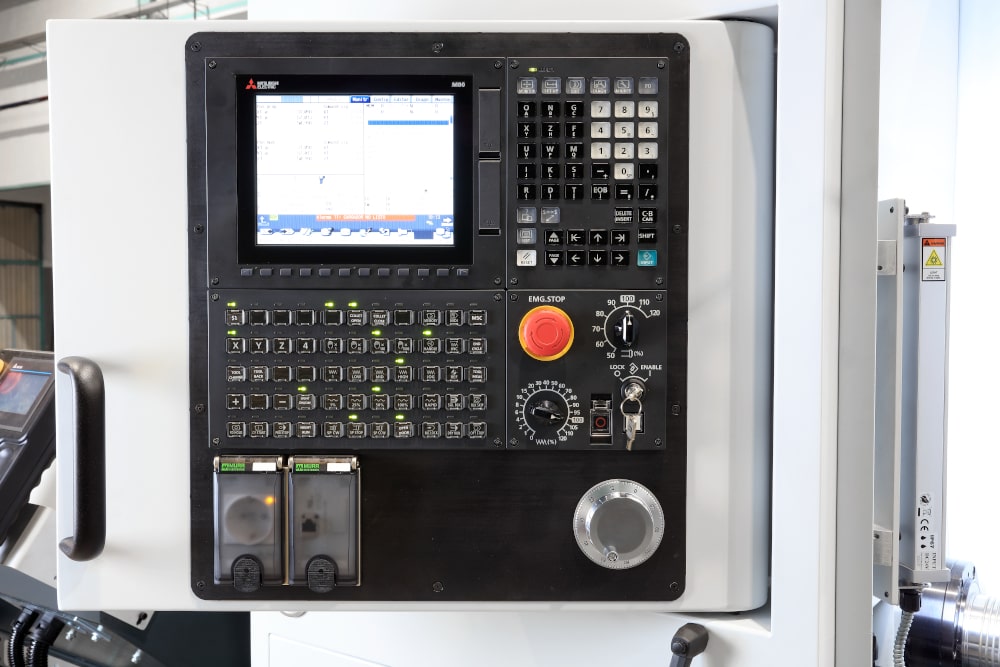

Empleando el generador manual de pulsos, el carro superior y la torreta inferior se pueden mover a lo largo del programa (adelante y atrás). Esta utilidad reduce considerablemente los tiempos de puesta a punto de máquina.
Características adicionales estándar del control:
| OPTIMA 4 | ||||
|---|---|---|---|---|
| Cabezal | ||||
| Máximo diámetro de barra redonda en cabezal | mm | 32 | 42 | |
| Sistema de amarre | Pos. fija | HAINBUCH 32/42 DIN 6343 PLATO DE GARRAS |
||
| Motor principal | ||||
| Potencia del motor del cabezal principal ED 100 % (50%) | kW | 5.5 (7.5) | ||
| Máxima velocidad de cabezal | rpm | 6000 | 5000 | |
| Subcabezal | ||||
| Diámetro máximo en barra redonda para sistema de pinza | mm | 32 | 42 | |
| Sistema de amarre | Pos. fija | HAINBUCH 32/42 DIN 6343 PLATO DE GARRAS |
||
| Potencia del motor del subcabezal ED 100 % (50%) | kW | 3.7 (5.5) | ||
| Velocidad máxima | rpm | 6000 | 5000 | |
| Máximo recorrido eje Z-2 | mm | 400 | ||
| Máximo avance rápido eje Z-2 | m/min | 25 | ||
| Peine trasero de herramientas de 3 ejes | ||||
| Número total de posiciones de herramienta | Nº | Desde 6 hasta 13 herramientas (6/10/12/13) |
||
| Tamaño barra herramientas exteriores | mm | 20x20 / 16x16 / 12x12 | ||
| Bloque para herramientas frontales | Nº | 6 | ||
| Diámetro mango/herramientas frontales | mm | 25 | ||
| Máximo recorrido eje X-1 | mm | 80 | ||
| Máximo avance en rápido eje X-1 | m/min | 20 | ||
| Máximo recorrido eje Y-1 | mm | 290 | ||
| Máximo avance en rápido eje Y-1 | m/min | 20 | ||
| Máximo recorrido eje Z-1 | mm | 100 | ||
| Máximo avance en rápido eje Z-1 | m/min | 25 | ||
| OPCIONAL: Sistema de herramienta motorizada para peine trasero | ||||
| Número total de posiciones de herramienta | Nº | 3 fijas y 3 motorizadas | ||
| Sistema de amarre herramientas motorizadas | Tipo | Pinza ER | ||
| Potencia herramientas motorizadas | kW | 1.5 | ||
| Máxima velocidad herramientas motorizadas | rpm | 5000 | ||
| Sistema de refrigeración | ||||
| Suministro de refrigeración | bar | 3 (hasta 13) | ||
| Capacidad del tanque | L | 225 | ||
| Requerimientos eléctricos | ||||
| Voltaje de la máquina | V | 400 / 3 Fases | ||
| Tensión de entrada a transformador | V | Opcional | ||
| Alimentación neumática | bar | 5/6 | ||
| Dimensiones principales | ||||
| Dimensiones planta (Aprox.) | mm | 2500 x 1690 | ||
| Altura total | mm | 2212 | ||
| Peso (Aprox.) | kg | 3000 | ||
