ME 121

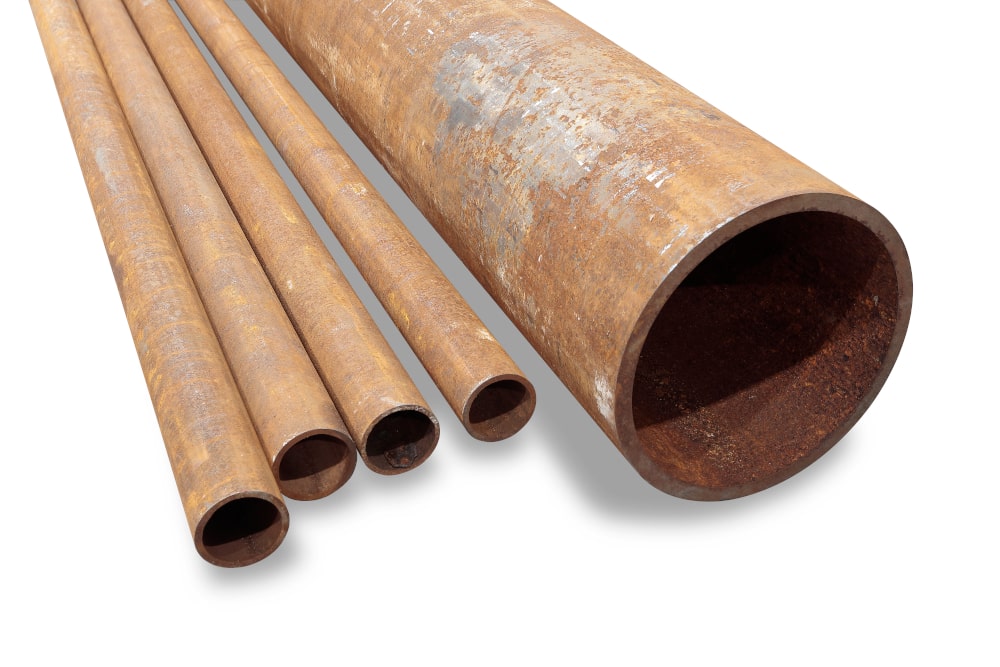

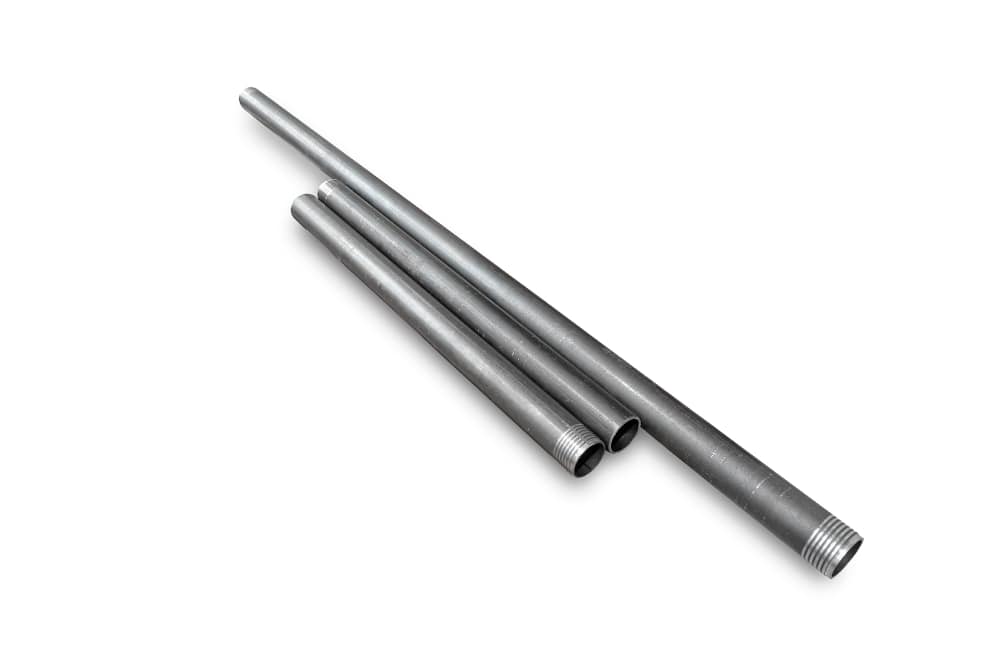

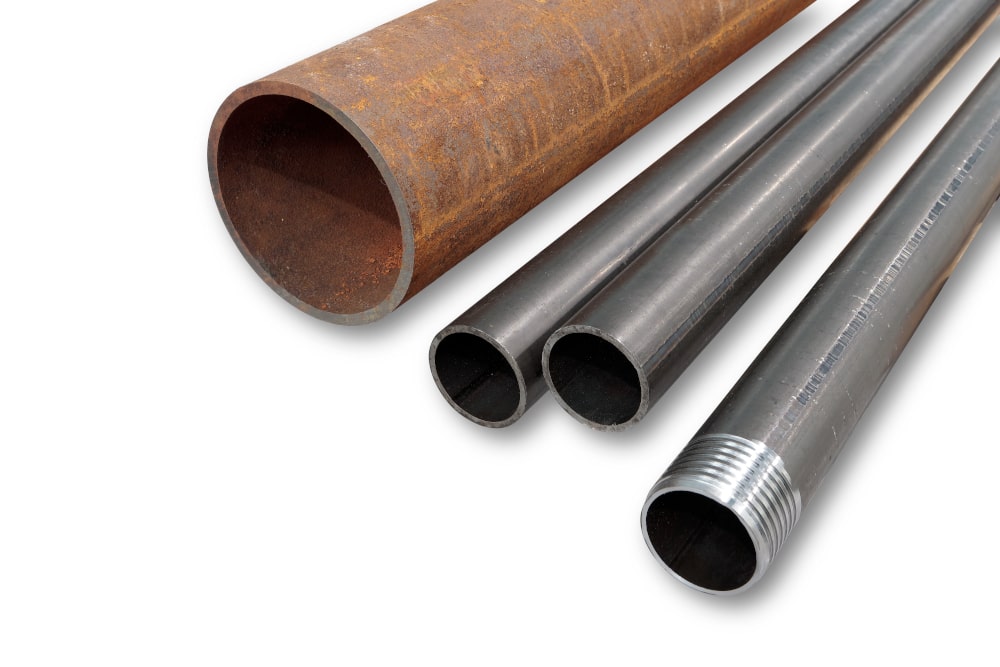

Máquina especial para el mecanizado de rosca interior y exterior en tubo micropilote (1 tubo por un único extremo).

La máquina especial ME-121 está diseñada para mecanizar los extremos de los tubos interior y exteriormente.

Cuenta con un control totalmente automatizado.

El tubo permanece parado y es el cabezal el que gira las herramientas para realizar diferentes operaciones: torneado, refrentado, achaflanado o roscado.

Las capacidades de la máquina son desde diámetro 60 mm hasta diámetro de 250 mm y desde una longitud de 1000 mm hasta una longitud de 6000 mm (opcional hasta 12000 mm). Longitud de rosca hasta 150 mm.

Posibilidad de equipar la máquina con un soporte para la introducción de tubos tanto manual como automatizada.

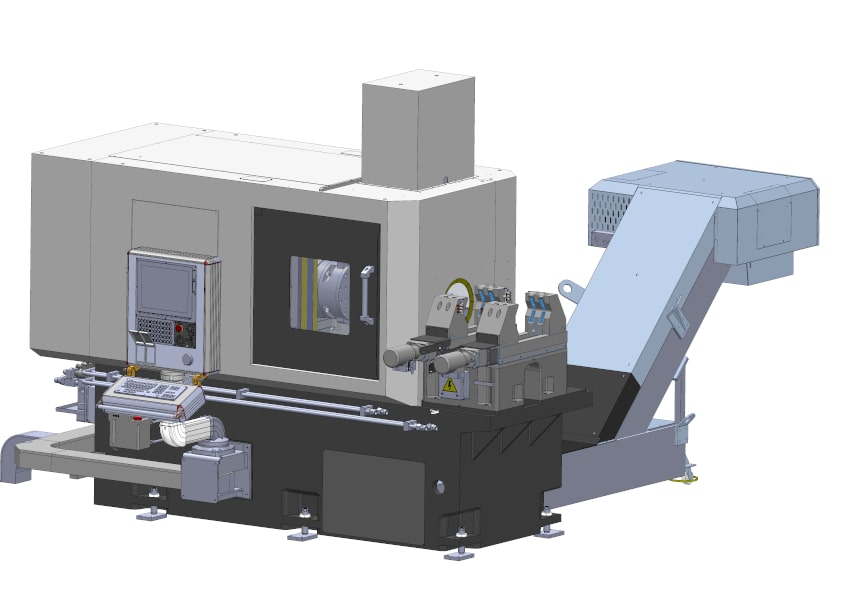

UNAMUNO ME 121 es una Máquina especial a medida para el mecanizado de rosca interior y exterior en tubo micropilote (1 tubo por un único extremo)

GALERÍA DE IMÁGENES

VÍDEOS

SISTEMA CONTROL

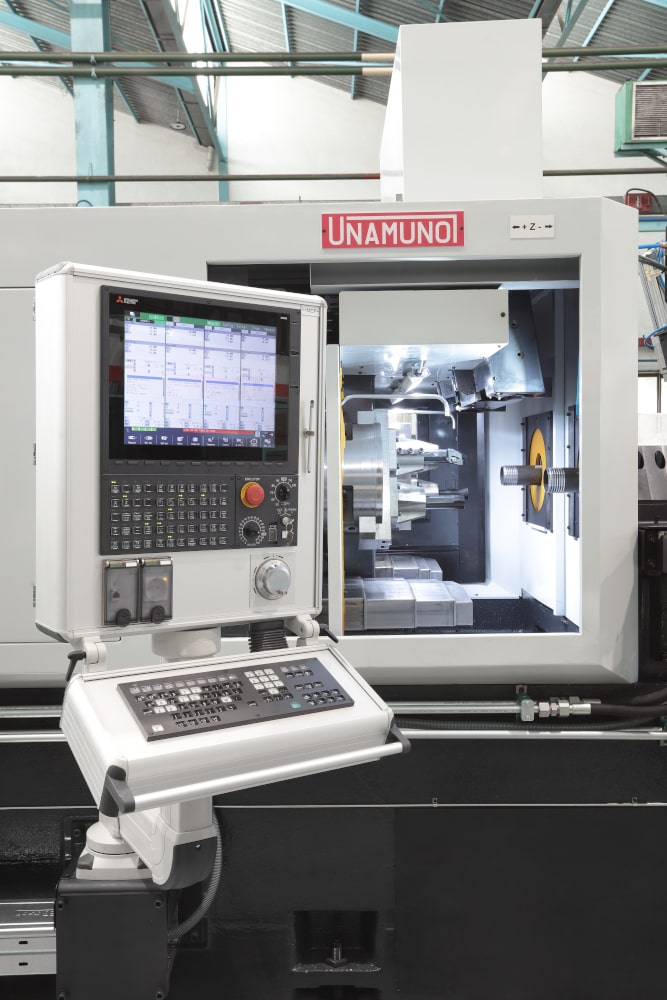

  • Sistema de control CNC Mitsubishi M800 multi-canal nano control extremadamente rápido y potente con pantalla táctil de 19”.
  • Prueba de programa pieza.

    • Empleando el generador manual de pulsos, el carro superior se puede mover a lo largo del programa (adelante y atrás). Esta utilidad reduce considerablemente los tiempos de puesta a punto de máquina.

    Características adicionales estándar del control:

    • Conexión al CNC vía USB.
    • Visualización de carga de herramienta.
    • Gestión de “vida de herramienta”.
    • Conexión a dispositivos y equipos periféricos según un rango de redes de campo que incluyen CC-Link®, PROFIBUS® DP y EtherNet/IP™.
    • Conexión remota para mantenimiento.
    • Sistema de envío de alarmas vía mensajes EMAIL.
    • Integración de pantallas a medida del cliente.
    • Sistema de detección electrónica de colisiones.
ME-121
Mecanizado
Número de cabezales Nº 1
Potencia cabezal kW 15
Máxima velocidad de giro del cabezal rpm 1500
Máxima velocidad de avance m/min 20
Potencia motor de avance kW 3.5
Carrera mesa del cabezal mm 65
Máximo mecanizado longitudinal mm 150
Carrera plato mm 50
Grupo hidráulico
Potencia kW 11
Máximo caudal L/min 33
Máxima presión bar 130
Nº de electroválvulas Nº 3
Capacidad del tanque L 150
Requerimientos eléctricos
Voltaje de la máquina V 400 / 3 Fases
Tensión de entrada a transformador V Opcional
Requerimientos neumáticos
Alimentación neumática bar 5/6
Dimensiones generales
Rango de diámetro de tubo para mecanizado mm De 60 a 250
Rango de longitud de tubo mm De 1000 a 6000 (opcional hasta 12000)
Largo máquina m 4
Ancho máquina m 4.5
Alto máquina m 3
Peso (Aprox.) kg 10000
