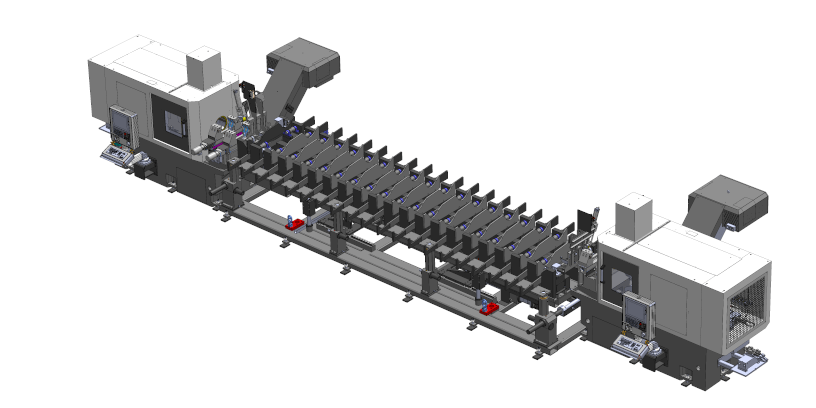

Máquina especial para el mecanizado de rosca interior y exterior en tubo micropilote (2 tubos simultáneamente).
La máquina especial ME-119 está diseñada para mecanizar los extremos de los tubos interior y exteriormente. La máquina se carga de tubos para más tarde devolverlos mecanizados en el otro extremo de la máquina.

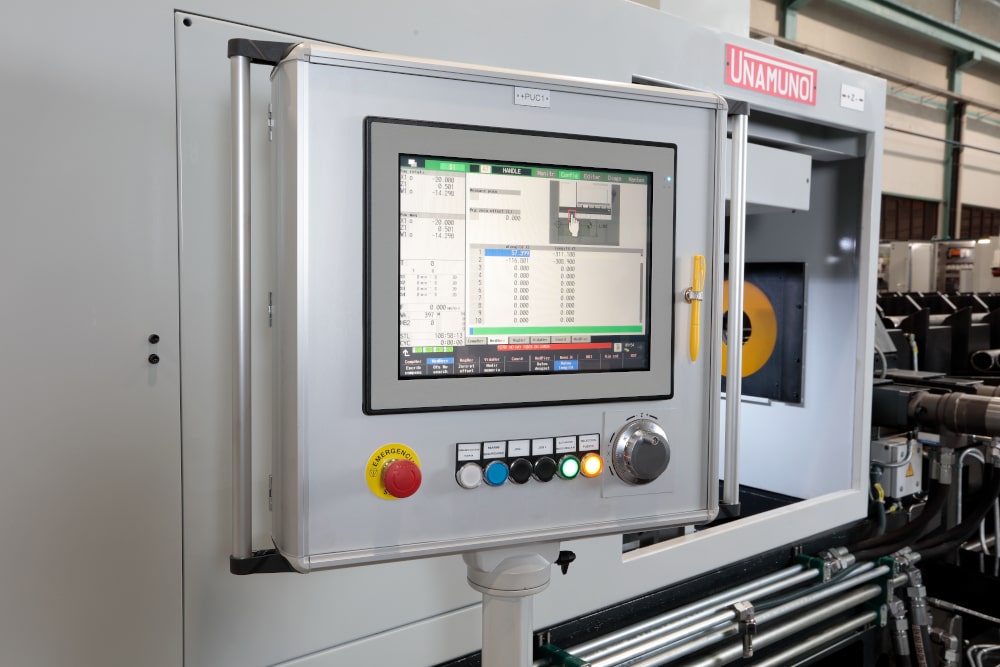

Cuenta con un control totalmente automatizado.
La máquina dispone de 2 cabezales de mecanizado (uno en parte izquierda y uno en parte derecha), permitiendo el mecanizado simultáneo en ambos extremos de 2 tubos a la vez.
Existe también la posibilidad de trabajar en un cabezal, dependiendo de las necesidades de producción y las tareas de mantenimiento.
El tubo permanece parado y es el cabezal el que gira las herramientas para realizar diferentes operaciones: torneado, refrentado, achaflanado o roscado.

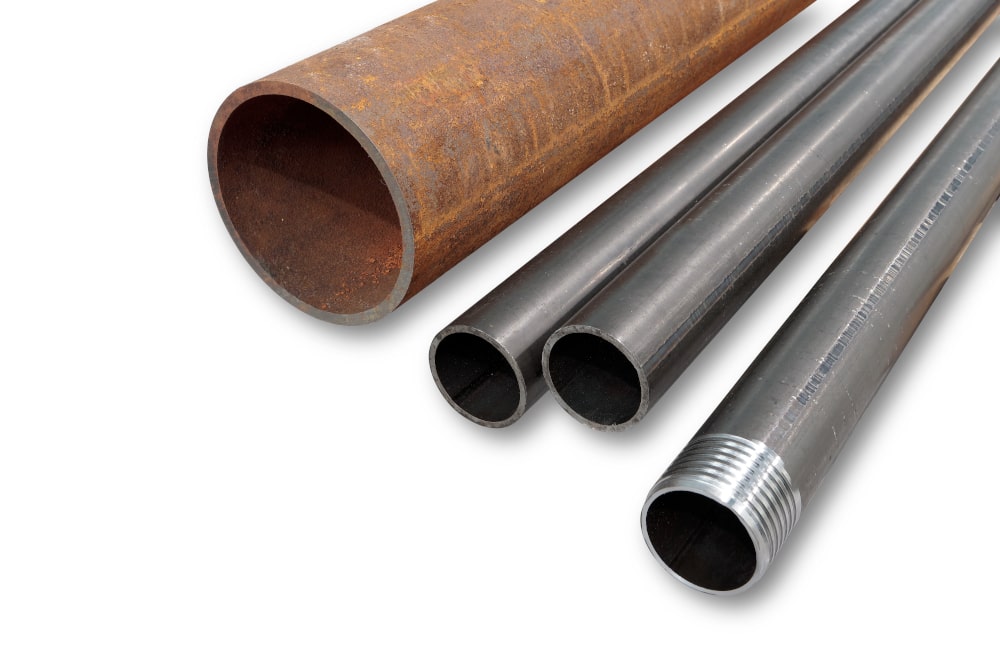

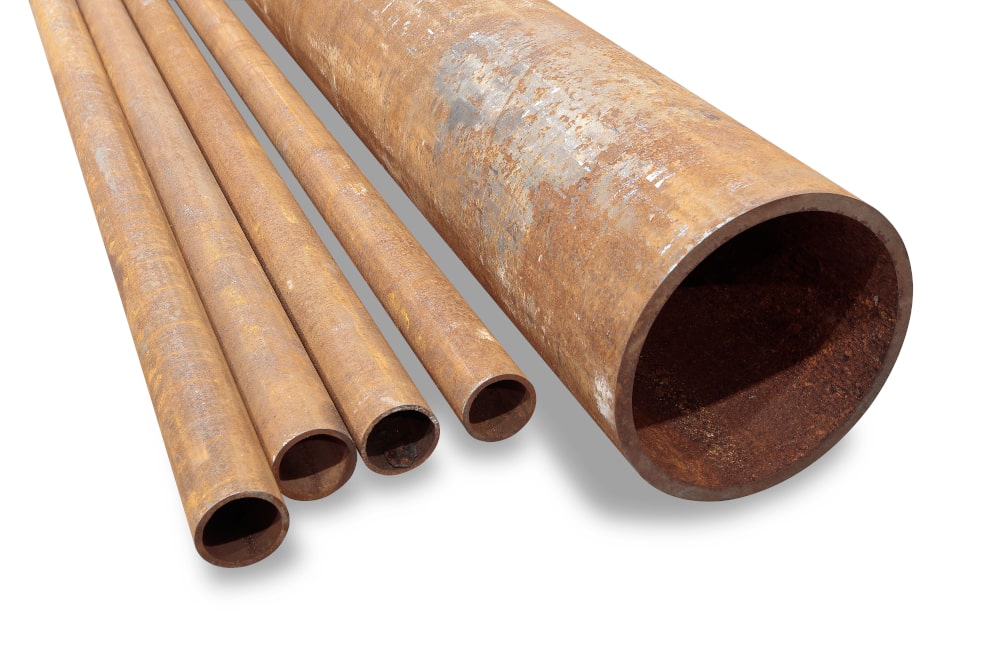

Las capacidades de la máquina son desde diámetro 60 mm hasta diámetro de 250 mm y desde una longitud de 1000 mm hasta una longitud de 6000 mm (opcional hasta 12000 mm).

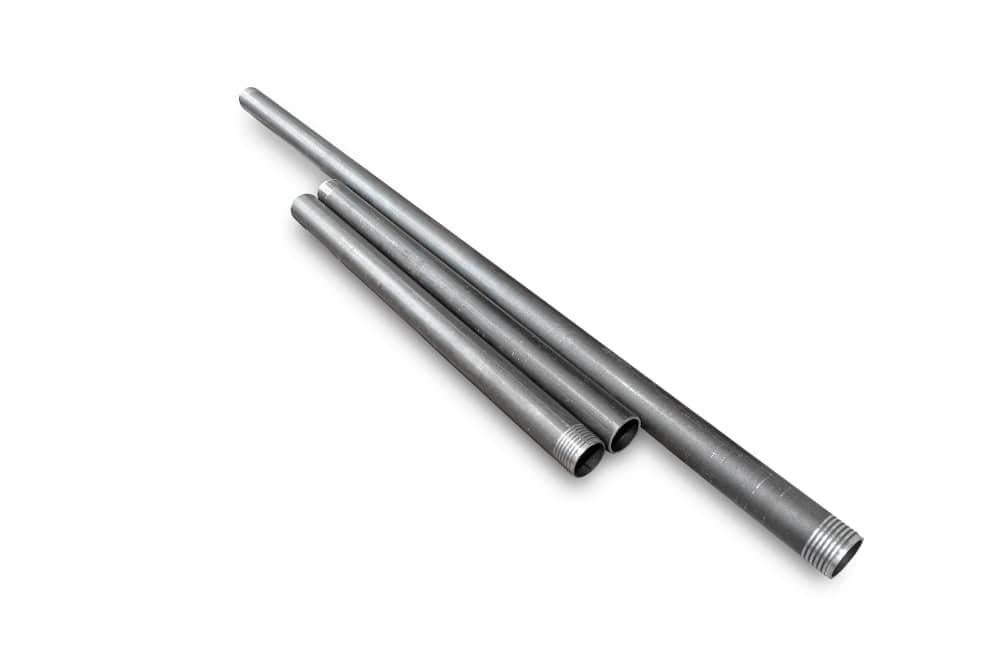

Longitud de rosca hasta 150 mm.

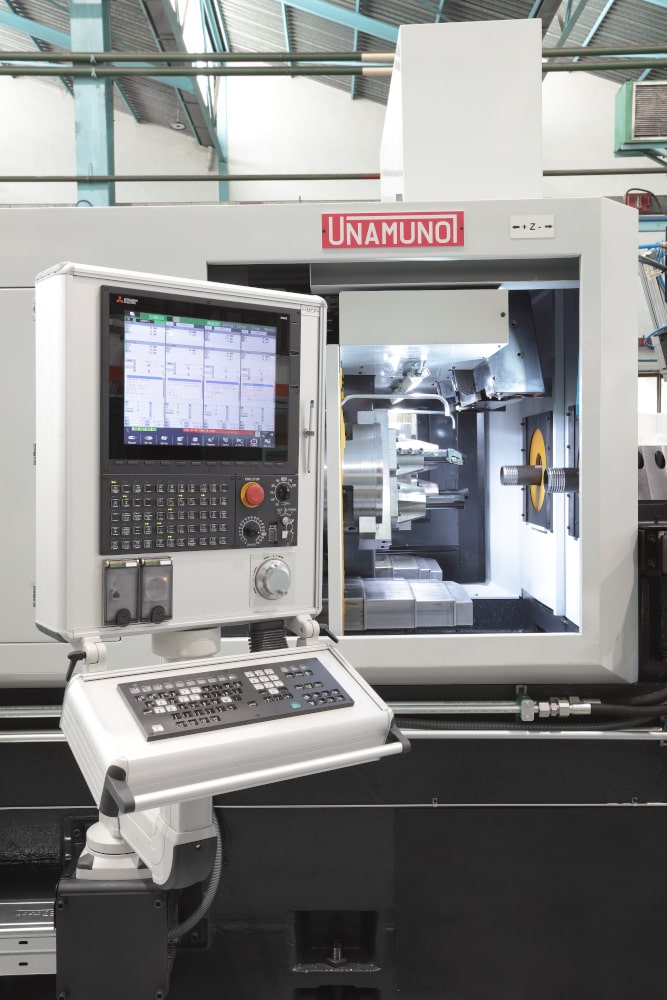

Empleando el generador manual de pulsos, el carro superior se puede mover a lo largo del programa (adelante y atrás). Esta utilidad reduce considerablemente los tiempos de puesta a punto de máquina.
Características adicionales estándar del control:
| ME-119 | |||||
|---|---|---|---|---|---|
| Mecanizado | |||||
| Número de cabezales | Nº | 2 | |||
| Potencia cabezal | kW | 15 | |||
| Máxima velocidad de giro del cabezal | rpm | 1500 | |||
| Máxima velocidad de avance | m/min | 20 | |||
| Potencia motor de avance | kW | 3.5 | |||
| Carrera mesa del cabezal | mm | 65 | |||
| Máximo mecanizado longitudinal | mm | 150 | |||
| Carrera plato | mm | 50 | |||
| Grupo hidráulico | |||||
| Potencia | kW | 37 | |||
| Máximo caudal | L/min | 130 | |||
| Máxima presión | bar | 130 | |||
| Nº de electroválvulas | Nº | 7 | |||
| Capacidad del tanque | L | 750 | |||
| Requerimientos eléctricos | |||||
| Voltaje de la máquina | V | 400 / 3 Fases | |||
| Tensión de entrada a transformador | V | Opcional | |||
| Requerimientos neumáticos | |||||
| Alimentación neumática | bar | 5/6 | |||
| Dimensiones generales | |||||
| Rango de diámetro de tubo para mecanizado | mm | De 60 a 250 | |||
| Rango de longitud de tubo | mm | De 1000 a 6000 (opcional hasta 12000) | |||
| Largo máquina | m | 15 (opcional hasta 21) | |||
| Ancho máquina | m | 7 | |||
| Alto máquina | m | 3 | |||
| Peso (Aprox.) | kg | 35000 | |||
