Hasta diámetro de barra de 36 mm.
4 herramientas de trabajo en su versión más sencilla (3 externas y una frontal), pudiendo incorporar una quinta (frontal).
Herramientas cuadradas de 10 o 12 mm de sección y tamaño de broca hasta 22 mm.
Sus características permiten eliminar tiempos muertos entre operaciones, optimizando así la producción de piezas.
Dispone de un control de pantalla intuitivo y fácil de programar sin necesidad de realizar programas ISO de CNC.
Se pueden grabar hasta 200 programas de piezas diversas.
Permite equipar con dispositivos diversos.
DISPOSITIVOS OPCIONALES:

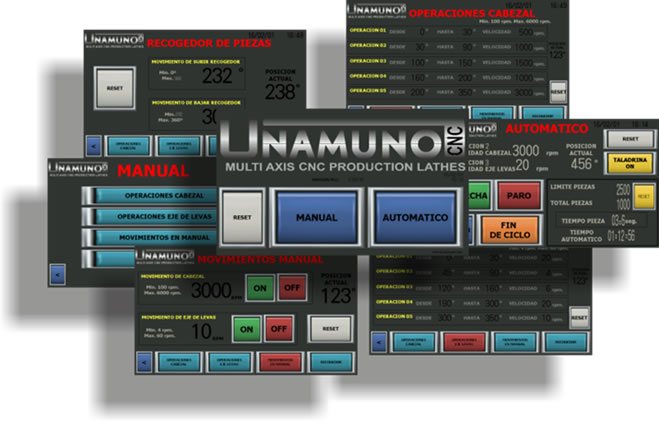

El control de máquina se realiza mediante una configuración de PLC Mitsubishi en combinación con un terminal gráfico táctil de alta resolución. Dicha configuración posibilita una rápida comunicación entre el control y los accionamientos. Así mismo, las capacidades de almacenamiento del sistema permiten el desarrollo de un número muy elevado de programas pieza.
La máquina integra dos motores asíncronos que, controlados mediante variadores de frecuencia, accionan el motor del cabezal y el motor del eje de levas por independiente.
La máquina conoce en todo momento la posición en la que se encuentra el árbol de levas gracias a la integración de un encoder absoluto. Ello permite la definición de las velocidades del eje de levas en los distintos rangos angulares definidos por el usuario mediante la programación de secuencias de operaciones en pantallas específicas.
En las pantallas de programación, el usuario puede definir tanto las velocidades de trabajo del cabezal y eje de levas así como las condiciones de mecanizado de cada operación.
Las capacidades de comunicación del hardware Mitsubishi permiten la integración en máquina de sistemas de comunicación remota. Mediante dichos sistemas es posible gestionar información de producción de la máquina desde la propia planta de producción así como permitir al fabricante la conexión remota con la máquina de cara a realizar labores de mantenimiento y actualización de versiones.
Las pantallas de la configuración de PLC tienen la posibilidad de programarlas en cualquier idioma.
| PREMIUM 36 | |||||
|---|---|---|---|---|---|
| Cabezal | |||||
| Máximo diámetro de barra redonda | mm | 36 | |||
| Máximo diámetro de barra hexagonal | mm | 32 | |||
| Máximo diámetro de barra cuadrada | mm | 26 | |||
| Potencia del motor cabezal | kW | 3 | |||
| Velocidad mínima del eje | rpm | 200 | |||
| Velocidad máxima del eje | rpm | 3500 | |||
| Potencia del motor del árbol de levas | kW | 1.5 | |||
| Velocidad mínima del eje | rpm | 0.5 | |||
| Velocidad máxima del eje | rpm | 15 | |||
| Número de útiles radiales | Nº | 3-4 | |||
| Número de útiles axiales | Nº | 3-4 | |||
| Longitud máxima de pieza con operaciones de taladrado | mm | 140 | |||
| Longitud máxima de pieza sin operaciones de taladrado | mm | 250 | |||
| Carro superior (tronzado) | |||||
| Máximo recorrido | mm | 40 | |||
| Carro delantero | |||||
| Máximo recorrido | mm | 40 | |||
| Carro trasero | |||||
| Máximo recorrido | mm | 40 | |||
| Carro frontal | |||||
| Capacidad de pinza de broca | mm | De 1 a 32 | |||
| Número de herramientas para taladrar | Nº | 1 o 2 (dispositivo especial) | |||
| Máximo recorrido | mm | 70 | |||
| OPCIONAL: Roscador | |||||
| Potencia del motor del roscador | kW | 1.5 | |||
| Velocidad mínima del eje | rpm | 200 | |||
| Velocidad máxima del eje | rpm | 5000 | |||
| Capacidad de roscado interior-exterior (macho/terraja) | Materiales blandos: M10 Materiales duros: M8 |
||||
| Profundidad roscado | mm | 35 | |||
| Capacidad de roscado por fresa | Latón: M14 Acero: M6 |
||||
| Sistema de refrigeración | |||||
| Suministro de refrigeración | bar | 0.7 | |||
| Caudal de refrigeración | L/min | 75 | |||
| Capacidad del tanque | L | 60 | |||
| Requerimientos eléctricos | |||||
| Voltaje de la máquina | V | 400 / 3 Fases | |||
| Tensión de entrada a transformador | V | Opcional | |||
| Alimentación neumática | bar | 5/6 | |||
| Dimensiones principales | |||||
| Dimensiones planta (Aprox.) | mm | 1400 x 1200 | |||
| Altura total | mm | 1620 | |||
| Peso (Aprox.) | kg | 800 | |||
