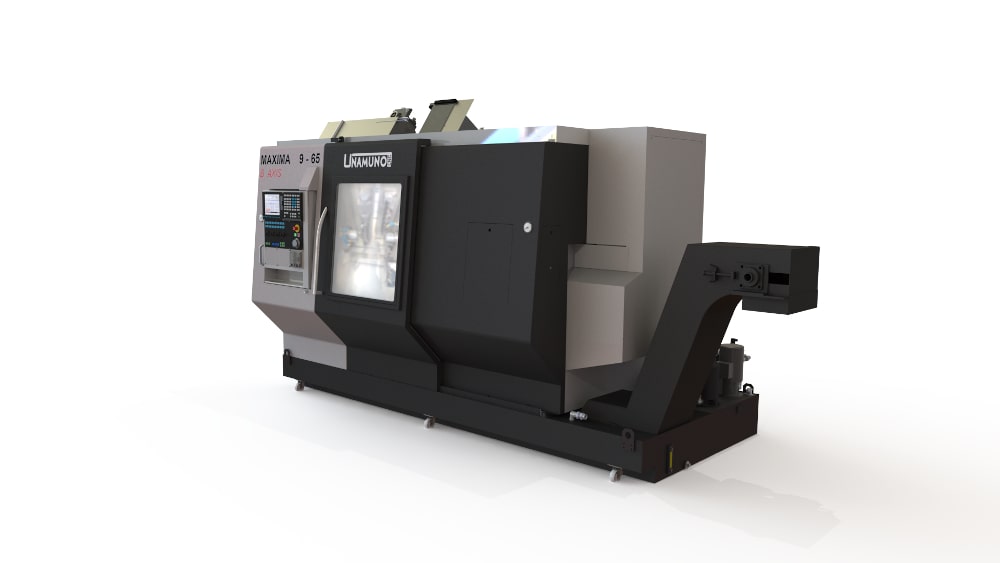

La máquina MAXIMA 9 está diseñada para conseguir la solución más productiva y efectiva en coste para las cada día mayores exigencias del mercado del decoletaje a partir de barra o plato en una única atada. La producción de componentes simples o complejos se realiza de forma sencilla con la capacidad multiherramienta y multitarea de la máquina MAXIMA 9.

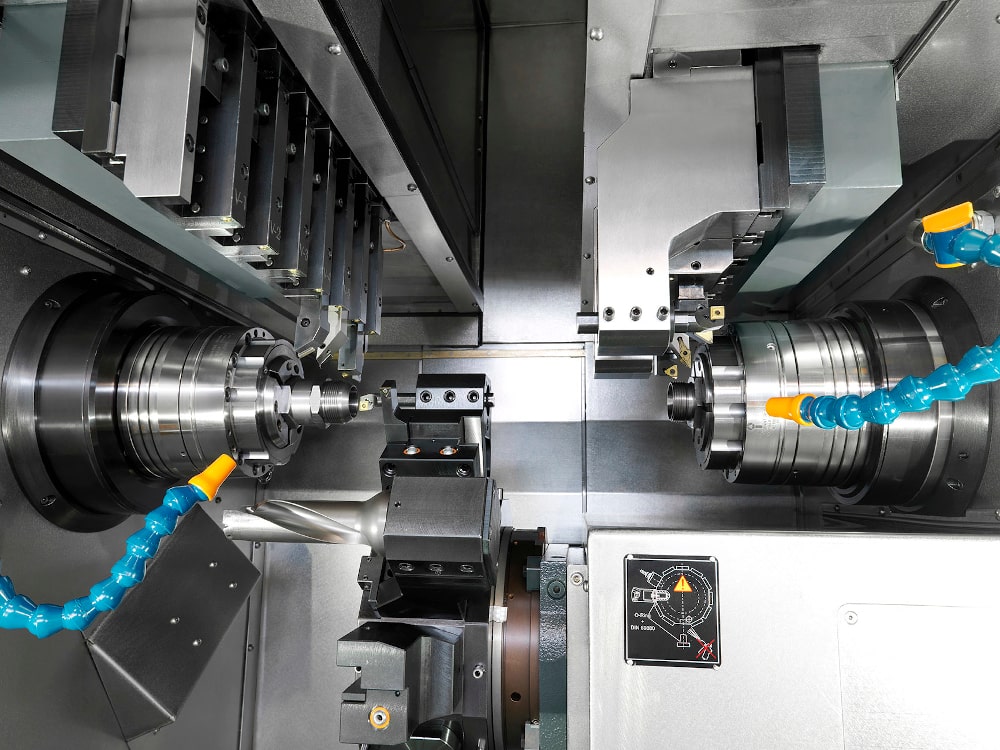

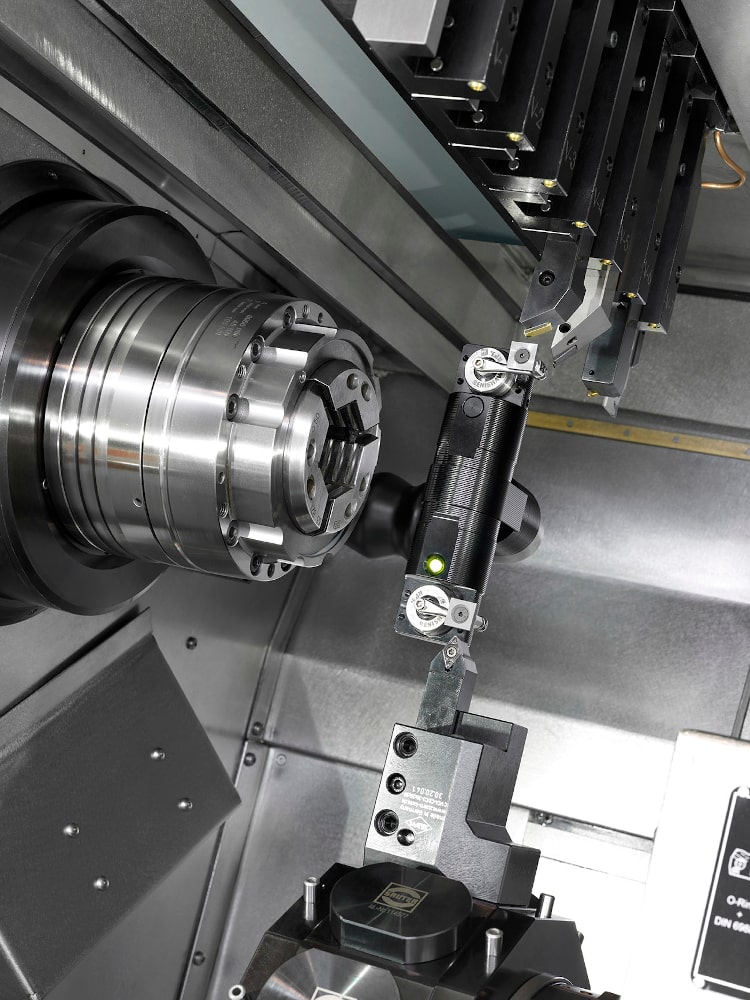

Estas máquinas ofrecen una combinación formada por dos carros superiores con peines de herramientas y un carro inferior de sistema torreta. Los peines de herramientas permiten cambios de herramienta extremadamente rápidos y el eje Y permite un amplio rango de operaciones simultáneas de torneado y fresado tanto en el cabezal principal como en el subcabezal.

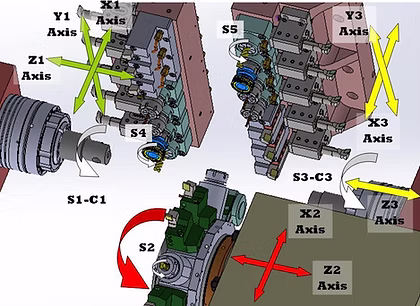

La configuración de ejes de la máquina MAXIMA 9 permite el empleo de trabajo ‘superimposition’.
Compuesto por un peine de herramientas que dispone de ejes X-1, Z-1 e Y-1 así como 11 posiciones de herramienta – 5 herramientas internas o externas fijas y hasta 6 herramientas fijas o motorizadas para trabajar con el cabezal principal.

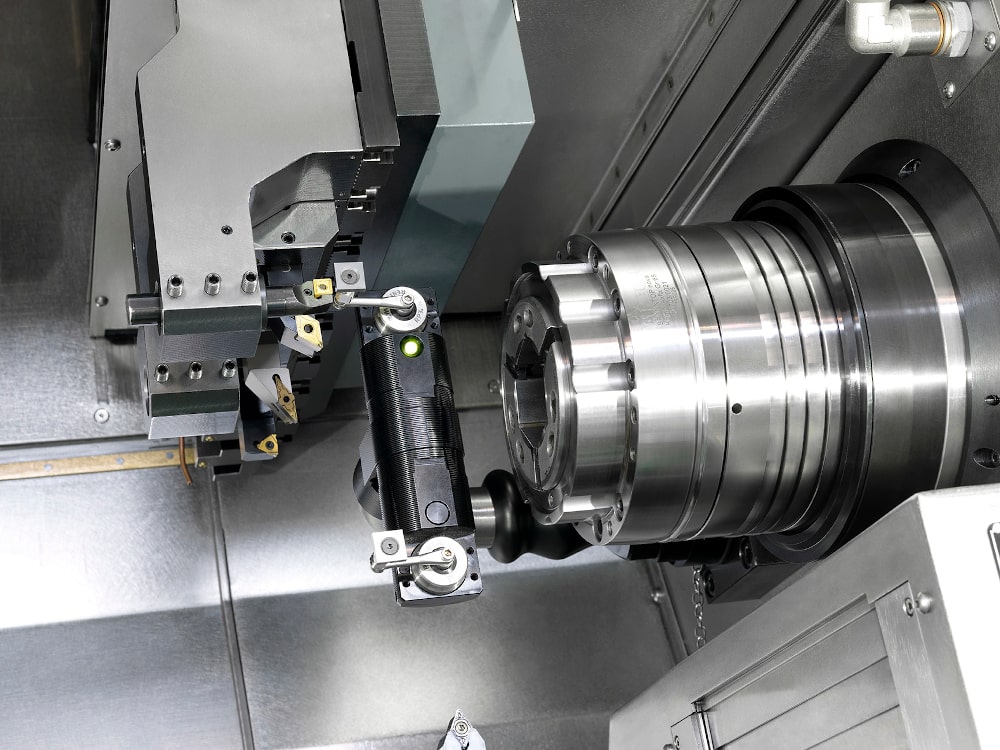

Compuesto por un peine de herramientas que dispone de ejes X-3 e Y-3 así como 11 posiciones de herramienta – 5 herramientas internas o externas fijas y hasta 6 herramientas fijas (o motorizadas, opcional) para trabajar con el subcabezal (el eje Z-3 pertenece al carro del subcabezal).
Permite un total de 24 herramientas (12 para el cabezal principal y 12 para el subcabezal), ejes de movimiento X-2 e Y-2, con un único motor para el cambio de herramienta y accionamiento de las herramientas motorizadas. Las herramientas pueden ser fijas interiores/exteriores o motorizadas axiales/radiales.
La característica “superimposition” del control permite el corte simultáneo con 3 herramientas para conseguir mejores ciclos de producción. Tanto con la torreta como con el peine de herramientas trabajando en el cabezal principal la torreta puede trabajar en el subcabezal.
Empleando el generador manual de pulsos, tanto el carro superior como el subcabezal se pueden mover a lo largo del programa. Esta utilidad reduce considerablemente los tiempos de puesta a punto de máquina.
Características adicionales estándar del control:
| MAXIMA 9 | |||||
|---|---|---|---|---|---|
| Cabezal | |||||
| Máximo diámetro de barra redonda en cabezal | mm | 42 | 52 | 65 | |
| Sistema de cambio rápido de pinza en cabezal | Pos. fija | HAINBUCH 42 | HAINBUCH 52 | HAINBUCH 65 | |
| Motor principal | |||||
| Potencia del motor del cabezal principal ED 100 % (50%) | kW | 7.5 (11) | 11 (15) | ||
| Máxima velocidad de cabezal | rpm | 6000 | 5000 | 4000 | |
| Subcabezal | |||||
| Máximo diámetro de barra redonda en subcabezal | mm | 42 | 52 | 65 | |
| Agujero pasante del subcabezal | mm | 40 | 50 | 50 | |
| Sistema de cambio rápido de pinza | Pos. fija | HAINBUCH 42 | HAINBUCH 52 | HAINBUCH 65 | |
| Potencia del motor del cabezal subcabezal ED 100 % (50%) | kW | 3.7 (5.5) | 5.5 (7.5) | 7.5 (11) | |
| Velocidad máxima | rpm | 6000 | 5000 | 4000 | |
| Máximo recorrido eje Z-3 | mm | 750 | |||
| Máximo avance en rápido eje Z-3 | m/min | 30 | |||
| Presión en sistema de extracción para soplado de refrigerante | bar | 5 | |||
| Tanque para soplado de aire | L | 15 | |||
| Torreta inferior | |||||
| Número total de posiciones de herramienta | Nº | 24 | |||
| Máximo nº herramientas fijas sobre cabezal / subcabezal | Nº | 12 / 12 Internas o externas |
|||
| Sistema de amarre de herramientas | Tipo | VDI-30 / BMT-45 | |||
| Tamaño barra herramienta | mm | 20 x 20 | |||
| Portaherramientas de interiores con diámetro interior | mm | 32 | |||
| Máximo nº herramientas motorizadas para cabezal / subcabezal | Nº | 12 / 12 Axiales o radiales |
|||
| Potencia herramientas motorizadas | kW | 3.7 (5.5) | |||
| Máxima velocidad herramientas motorizadas | rpm | 5000 | |||
| Máximo recorrido eje X-2 | mm | 190 | |||
| Máximo avance rápido eje X-2 | m/min | 20 | |||
| Máximo recorrido eje Z-2 | mm | 590 | |||
| Máximo avance rápido eje Z-2 | m/min | 30 | |||
| Alta presión refrigerante | bar | 13 | |||
| Carro superior izquierdo | |||||
| Nº total de posiciones de herramientas (cabezal principal) | Nº | 16 | |||
| Número máximo de herramientas | Nº | 22 | |||
| Fila 1: Máximo número de herramientas fijas | Nº | 5 internas o externas | |||
| Fila 2: Herramientas fijas o rotativas | Nº | 6 individuales / 12 dobles Axiales o radiales |
|||
| Tamaño barra herramienta | mm | 20 x 20 | |||
| Portaherramientas de interiores con diámetro interior | mm | 32 | |||
| Opcional: Sistema de pinza para herramientas motorizadas | Tipo | ER | |||
| Opcional: Sistema de pinza para herramientas motorizadas | kW | 5 (constante) / 8 (pico) | |||
| Opcional: Par herramienta motorizada | Nm | 16 (constante) / 26 (pico) | |||
| Opcional: Máxima velocidad herramientas motorizadas | rpm | 4000 | |||
| Máximo recorrido eje X-1 | mm | 260 | |||
| Máximo avance en rápido eje X-1 | m/min | 20 | |||
| Máximo recorrido eje Y-1 | mm | 420 | |||
| Máximo avance en rápido eje Y-1 | m/min | 20 | |||
| Máximo recorrido eje Z-1 | mm | 200 | |||
| Máximo avance en rápido eje Z-1 | m/min | 30 | |||
| Alta presión refrigerante | bar | 9 | |||
| Carro superior derecho | |||||
| Número total de posiciones de herramientas (subcabezal) | Nº | 11 | |||
| Fila 1: Máximo número de herramientas fijas | Nº | 5 internas o externas | |||
| Fila 2: Máximo número de herramientas fijas o motorizadas | Nº | 6 individuales externas | |||
| Tamaño barra herramienta | mm | 20 x 20 | |||
| Portaherramientas de interiores con diámetro interior | mm | 32 | |||
| Opcional: Sistema de pinza para herramientas motorizadas | Tipo | ER | |||
| Opcional: Sistema de pinza para herramientas motorizadas | kW | 5 (constante) / 8 (pico) | |||
| Opcional: Par herramienta motorizada | Nm | 16 (constante) / 26 (pico) | |||
| Opcional: Máxima velocidad herramientas motorizadas | rpm | 4000 | |||
| Máximo recorrido eje X-3 | mm | 260 | |||
| Máximo avance en rápido eje X-3 | m/min | 20 | |||
| Máximo recorrido eje Y-3 | mm | 420 | |||
| Máximo avance en rápido eje Y-3 | m/min | 20 | |||
| Máximo recorrido eje Z-3 (subcabezal) | mm | 750 | |||
| Máximo avance en rápido eje Z-3 (subcabezal) | m/min | 30 | |||
| Alta presión refrigerante | bar | 9 | |||
| Sistema de refrigeración | |||||
| Número total de bombas de taladrina | Nº | 4 | |||
| Bomba 1 suministro refrigeración alta presión | bar | 13 | |||
| Bomba 2 suministro refrigeración alta presión | bar | 9 | |||
| Bomba 3 para limpieza de zona de trabajo | L/min | 100 | |||
| Bomba 4 para limpieza filtro del tambor de extractor de viruta | bar | 4 | |||
| Capacidad del tanque | L | 380 | |||
| Requerimientos de potencia | |||||
| Voltaje de la máquina | V | 400 / 3 Fases | |||
| Tensión de entrada a transformador | V | Opcional | |||
| Potencia total requerida | kW | 40 | |||
| Alimentación neumática | bar | 5/6 | |||
| Dimensiones principales | |||||
| Dimensiones planta (Aprox.) | mm | 4475 x 2375 | |||
| Altura total | mm | 2400 | |||
| Peso (Aprox.) | kg | 9000 | |||
