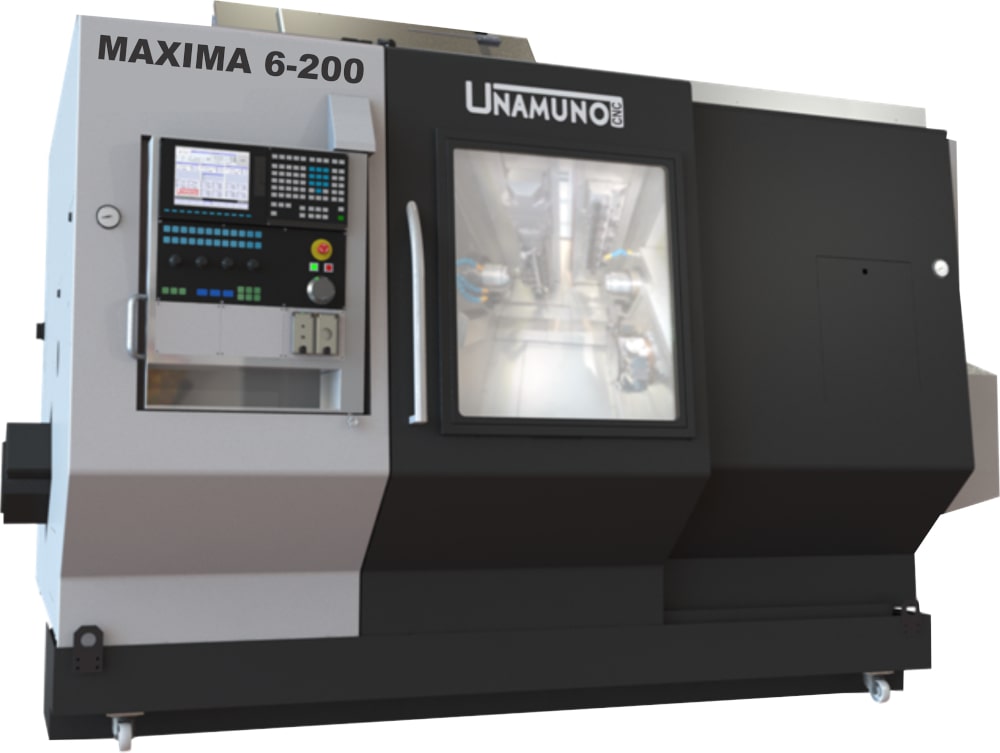

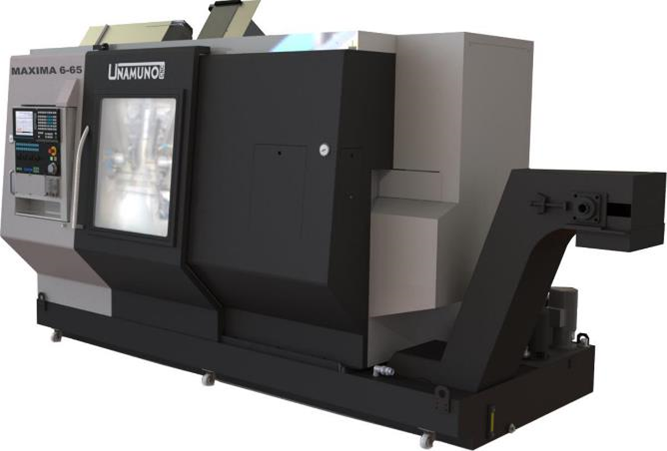

La máquina MAXIMA 6 está diseñada para conseguir la solución más productiva y efectiva en coste para las cada día mayores exigencias del mercado de piezas torneadas con una única preparación para unas altas producciones.
La producción de componentes simples o complejos se realiza de forma sencilla con la capacidad multiherramienta y multitarea de la máquina MAXIMA 6.

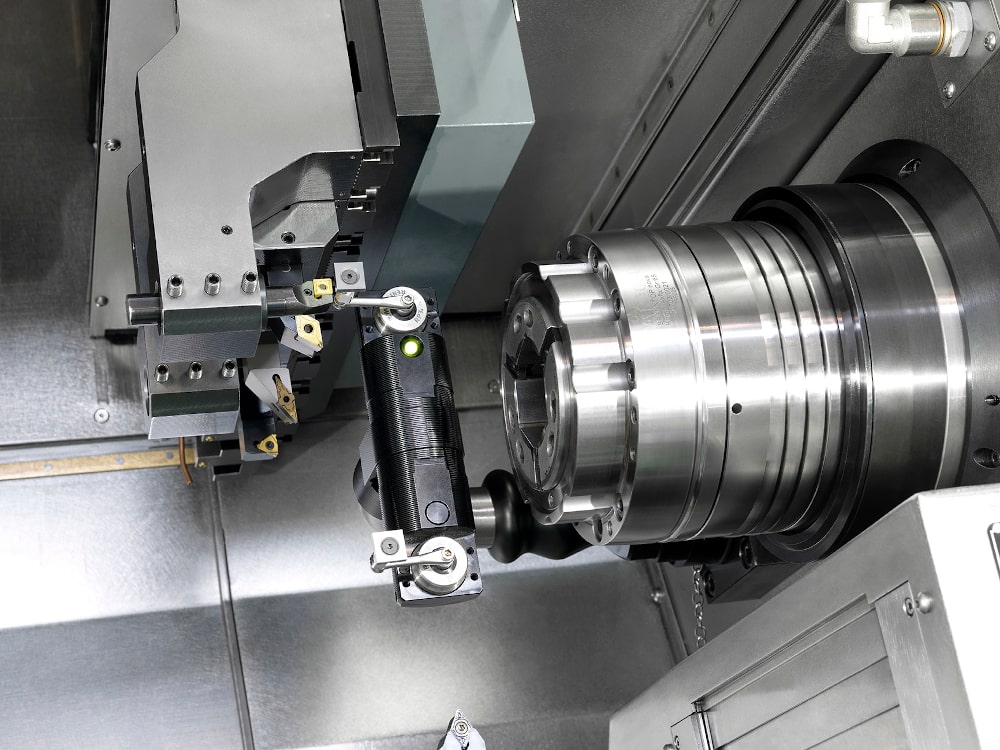

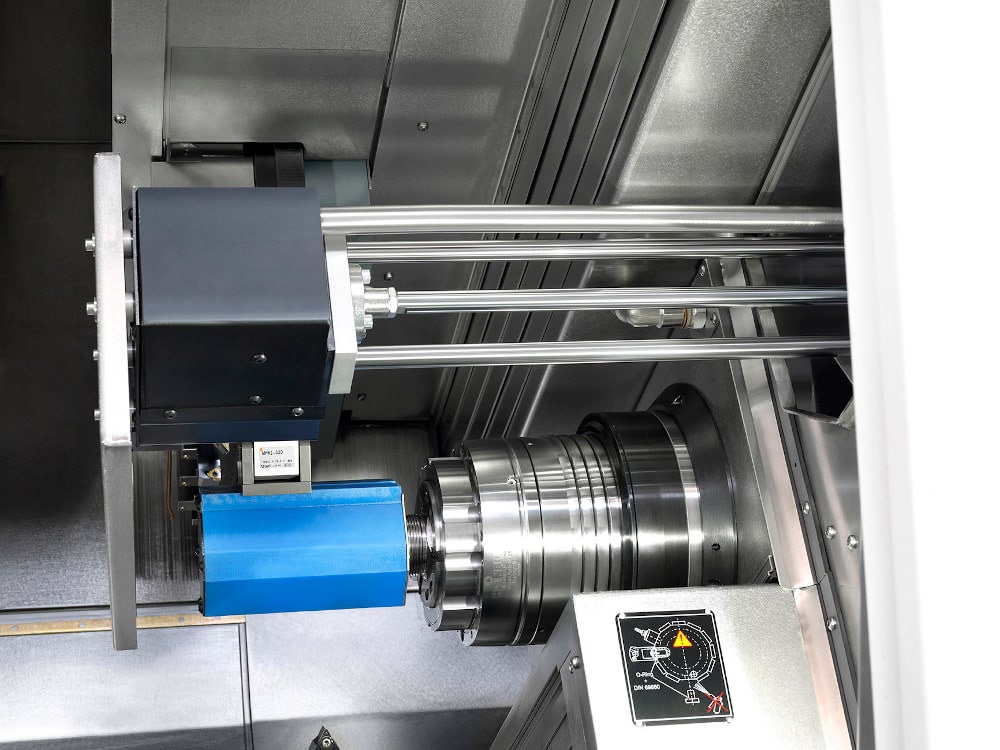

Estas máquinas ofrecen una combinación formada por un único carro superior con peines de herramientas de tres ejes y un carro inferior de sistema torreta de dos ejes. Los peines de herramientas permiten cambios de herramienta extremadamente rápidos y el eje Y permite un amplio rango de operaciones simultáneas de torneado y fresado tanto en el cabezal principal como en el subcabezal.

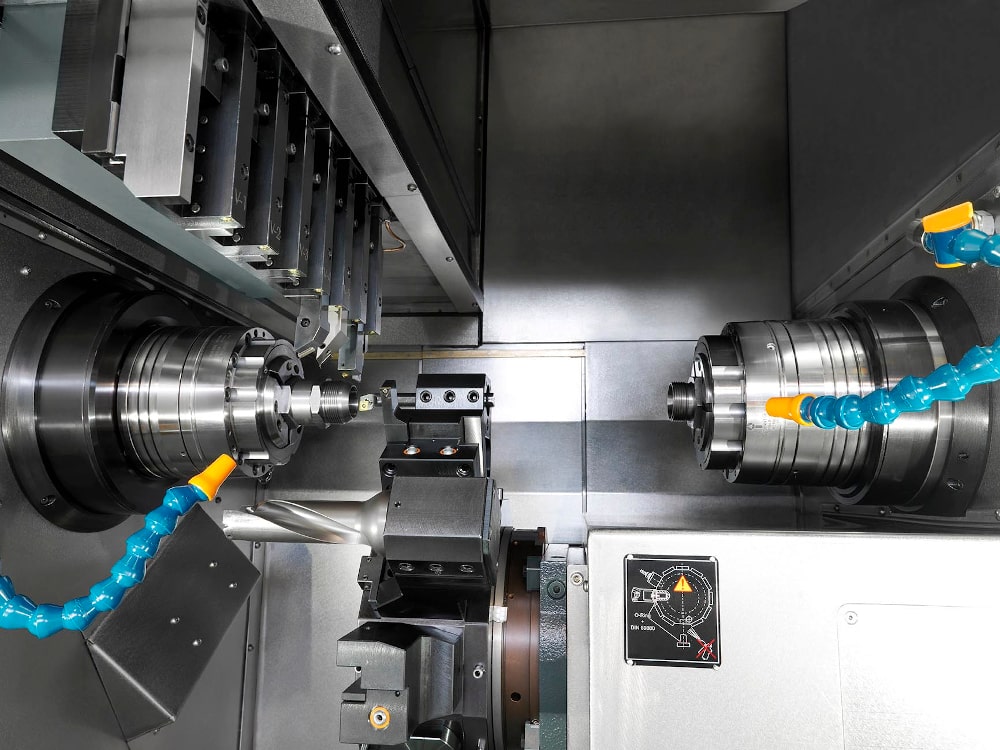

Tanto el carro superior (peine de herramientas) como el carro inferior (torreta) permiten realizar operaciones en el cabezal principal como en el subcabezal.
El carro superior con peine de herramientas dispone de ejes X-1, Z-1 e Y-1 así como 16 posiciones de herramienta con capacidad de hasta 22 herramientas – 5 herramientas internas o externas fijas para trabajar con el cabezal principal, 5 herramientas internas o externas fijas para trabajar con el subcabezal y hasta 6 herramientas fijas o motorizadas para trabajar con el cabezal principal o subcabezal (12 con sistema de doble herramienta).
Permite un total de 24 herramientas (12 para el cabezal principal y 12 para el subcabezal), ejes de movimiento X-2 y Z-2, con un único motor para el cambio de herramienta para herramientas fijas o motorizadas, interiores/exteriores.
Dispone de eje Z-3.
Empleando el generador manual de pulsos, tanto el carro superior como el subcabezal se pueden mover a lo largo del programa. Esta utilidad reduce considerablemente los tiempos de puesta a punto de máquina.
Características adicionales estándar del control:
| MAXIMA 6 | |||||
|---|---|---|---|---|---|
| Cabezal | |||||
| Máximo diámetro de barra redonda en cabezal | mm | 42 | 52 | 65 | |
| Sistema de cambio rápido de pinza en cabezal | Pos. fija | HAINBUCH 42 | HAINBUCH 52 | HAINBUCH 65 | |
| Motor principal | |||||
| Potencia del motor del cabezal principal ED 100 % (50%) | kW | 7.5 (11) | 11 (15) | ||
| Máxima velocidad de cabezal | rpm | 6000 | 5000 | 4000 | |
| Subcabezal | |||||
| Máximo diámetro de barra redonda en subcabezal | mm | 42 | 52 | 65 | |
| Agujero pasante del subcabezal | mm | 40 | 50 | 50 | |
| Sistema de cambio rápido de pinza | Pos. fija | HAINBUCH 42 | HAINBUCH 52 | HAINBUCH 65 | |
| Potencia del motor del cabezal principal ED 100 % (50%) | kW | 3.7 (5.5) | 5.5 (7.5) | 7.5 (11) | |
| Velocidad máxima | rpm | 6000 | 5000 | 4000 | |
| Máximo recorrido eje Z-3 | mm | 750 | |||
| Máximo avance en rápido eje Z-3 | m/min | 30 | |||
| Presión en sistema de extracción para soplado de refrigerante | bar | 5 | |||
| Tanque para soplado de aire | L | 15 | |||
| Torreta inferior | |||||
| Número total de posiciones de herramienta | Nº | 24 | |||
| Máximo nº herramientas fijas sobre cabezal / subcabezal | Nº | 12 / 12 Internas o externas |
|||
| Sistema de amarre de herramientas | Tipo | VDI-30 / BMT-45 | |||
| Tamaño barra herramienta | mm | 20 x 20 | |||
| Portaherramientas de interiores con diámetro interior | mm | 32 | |||
| Máximo nº herramientas motorizadas para cabezal / subcabezal | Nº | 12 / 12 Axiales o radiales |
|||
| Potencia herramientas motorizadas | kW | 3.7 (5.5) | |||
| Máxima velocidad herramientas motorizadas | rpm | 5000 | |||
| Máximo recorrido eje X-2 | mm | 190 | |||
| Máximo avance rápido eje X-2 | m/min | 20 | |||
| Máximo recorrido eje Z-2 | mm | 590 | |||
| Máximo avance rápido eje Z-2 | m/min | 30 | |||
| Alta presión refrigerante | bar | 13 | |||
| Carro superior | |||||
| Número total de posiciones de herramientas | Nº | 16 (11 + 5) | |||
| Número máximo de herramientas | Nº | 22 | |||
| Fila 1: Máximo número de herramientas fijas (cabezal principal) | Nº | 5 internas o externas | |||
| Fila 2: Herramientas fijas o rotativas (cabezal o subcabezal) | Nº | 6 individuales / 12 dobles Axiales o radiales |
|||
| Fila 3: Máximo número de herramientas fijas (subcabezal) | Nº | 5 internas o externas | |||
| Tamaño barra herramienta | mm | 20 x 20 | |||
| Portaherramientas de interiores con diámetro interior | mm | 32 | |||
| Sistema de pinza para herramientas motorizadas | Tipo | ER | |||
| Potencia herramientas motorizadas | kW | 5 (constante) / 8 (pico) | |||
| Par herramienta motorizada | Nm | 16 (constante) / 26 (pico) | |||
| Máxima velocidad herramientas motorizadas | rpm | 6000 | |||
| Máximo recorrido eje X-1 | mm | 260 | |||
| Máximo avance en rápido eje X-1 | m/min | 20 | |||
| Máximo recorrido eje Y-1 | mm | 420 (+- 210) | |||
| Máximo avance en rápido eje Y-1 | m/min | 20 | |||
| Máximo recorrido eje Z-1 | mm | 500 | |||
| Máximo avance en rápido eje Z-1 | m/min | 30 | |||
| Alta presión refrigerante | bar | 9 | |||
| Sistema de refrigeración | |||||
| Número total de bombas de taladrina | Nº | 4 | |||
| Bomba 1 suministro refrigeración alta presión | bar | 13 | |||
| Bomba 2 suministro refrigeración alta presión | bar | 9 | |||
| Bomba 3 para limpieza de zona de trabajo | L/min | 100 | |||
| Bomba 4 para limpieza filtro del tambor de extractor de viruta | bar | 4 | |||
| Capacidad del tanque | L | 380 | |||
| Requerimientos de potencia | |||||
| Voltaje de la máquina | V | 400 / 3 Fases | |||
| Tensión de entrada a transformador | V | Opcional | |||
| Potencia total requerida | kW | 36 | |||
| Alimentación neumática | bar | 5/6 | |||
| Dimensiones principales | |||||
| Dimensiones planta (Aprox.) | mm | 4475 x 2375 | |||
| Altura total | mm | 2400 | |||
| Peso (Aprox.) | kg | 900 | |||
