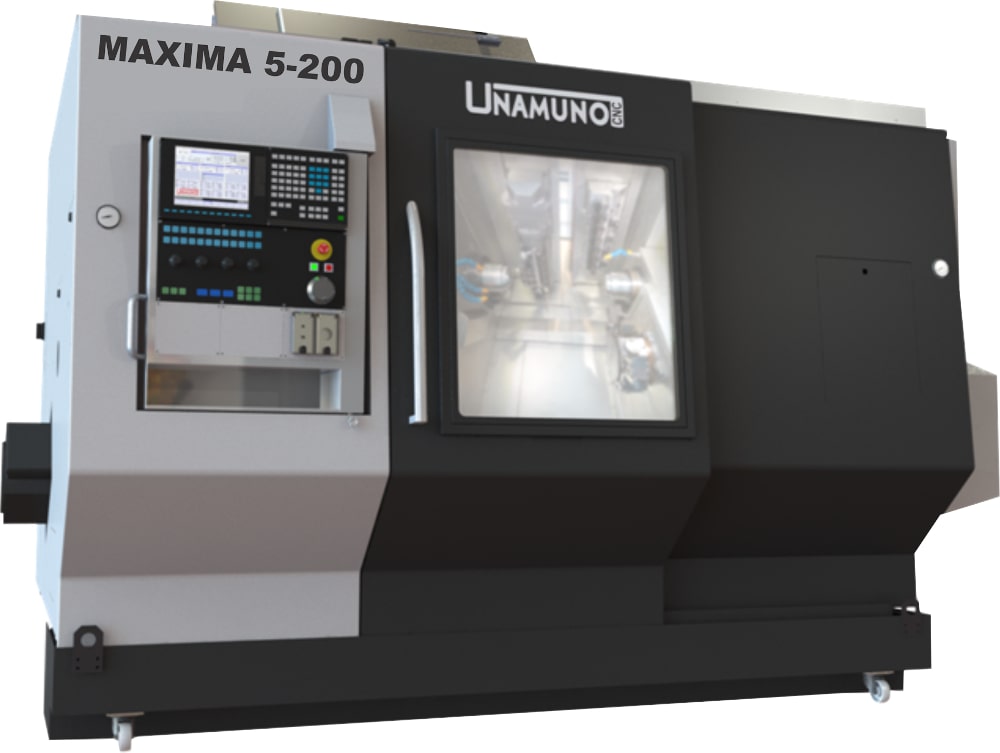

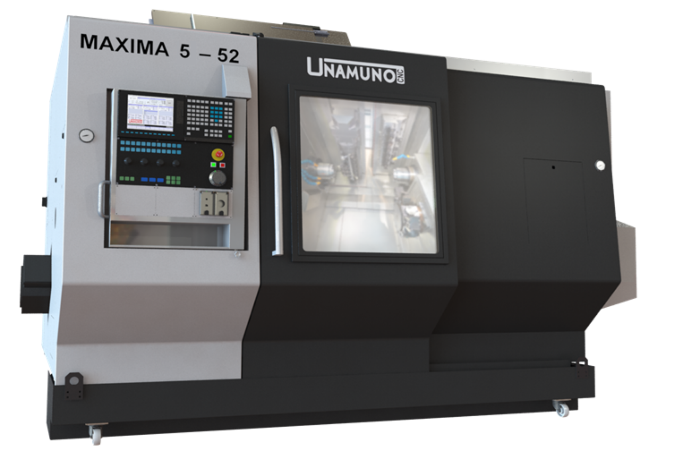

La máquina MAXIMA 5 está diseñada para conseguir la solución más productiva y efectiva en coste para las cada día mayores exigencias del mercado de piezas torneadas con una única preparación para unas altas producciones. La producción de componentes simples o complejos se realiza de forma sencilla con la capacidad multiherramienta y multitarea de la máquina MAXIMA 5.

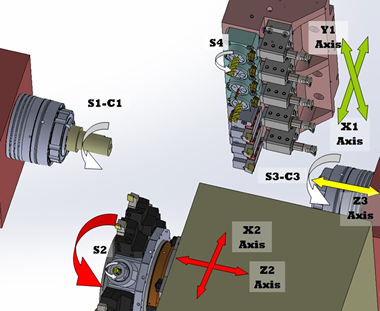

Estas máquinas ofrecen una combinación formada por un único carro superior con peine de herramientas de dos ejes y un carro inferior de dos ejes con torreta.
Los peines de herramientas permiten cambios de herramienta extremadamente rápidos y el eje Y permite un amplio rango de operaciones.
El carro superior (peine de herramientas) permite realizar segundas operaciones en el subcabezal y el carro inferior (torreta) permite realizar operaciones tanto en el cabezal principal como en el subcabezal.
Dispone de ejes X-1 e Y-1, así como 11 posiciones de herramienta – 5 herramientas internas o externas fijas y hasta 6 herramientas fijas (o motorizadas opcionales) para trabajar con el subcabezal (eje Z-3 en carro subcabezal).
Dispone de hasta 24 herramientas (12 para el cabezal principal y 12 para el subcabezal), ejes de movimiento X-2 y Z-2, y una torreta con servo motor integrado para giro del disco con herramientas fijas o motorizadas, internas o externas.
Dispone de eje Z-3.
Empleando el generador manual de pulsos, tanto el carro superior como el subcabezal se pueden mover a lo largo del programa. Esta utilidad reduce considerablemente los tiempos de puesta a punto de máquina.
Características adicionales estándar del control:
| MAXIMA 5 | |||||
|---|---|---|---|---|---|
| Cabezal | |||||
| Máximo diámetro de barra redonda en cabezal | mm | 42 | 52 | 65 | |
| Sistema de cambio rápido de pinza en cabezal | Pos. fija | HAINBUCH 42 | HAINBUCH 52 | HAINBUCH 65 | |
| Motor principal | |||||
| Potencia del motor del cabezal principal ED 100 % (50%) | kW | 7.5 (11) | 11 (15) | ||
| Máxima velocidad de cabezal | rpm | 6000 | 5000 | 4000 | |
| Subcabezal | |||||
| Máximo diámetro de barra redonda en subcabezal | mm | 42 | 52 | 65 | |
| Agujero pasante del subcabezal | mm | 40 | 50 | 50 | |
| Sistema de cambio rápido de pinza | Pos. fija | HAINBUCH 42 | HAINBUCH 52 | HAINBUCH 65 | |
| Potencia del motor del cabezal subcabezal ED 100 % (50%) | kW | 3.7 (5.5) | 5.5 (7.5) | 7.5 (11) | |
| Velocidad máxima | rpm | 6000 | 5000 | 4000 | |
| Máximo recorrido eje Z-3 | mm | 750 | |||
| Máximo avance en rápido eje Z-3 | m/min | 30 | |||
| Presión en sistema de extracción para soplado de refrigerante | bar | 5 | |||
| Tanque para soplado de aire | L | 15 | |||
| Torreta inferior | |||||
| Número total de posiciones de herramienta | Nº | 24 | |||
| Máximo nº herramientas fijas sobre cabezal / subcabezal | Nº | 12 / 12 Internas o externas |
|||
| Sistema de amarre de herramientas | Tipo | VDI-30 / BMT-45 | |||
| Tamaño barra herramienta | mm | 20 x 20 | |||
| Portaherramientas de interiores con diámetro interior | mm | 32 | |||
| Máximo nº herramientas motorizadas para cabezal / subcabezal | Nº | 12 / 12 Axiales o radiales |
|||
| Potencia herramientas motorizadas | kW | 3.7 (5.5) | |||
| Máxima velocidad herramientas motorizadas | rpm | 5000 | |||
| Máximo recorrido eje X-2 | mm | 190 | |||
| Máximo avance rápido eje X-2 | m/min | 20 | |||
| Máximo recorrido eje Z-2 | mm | 590 | |||
| Máximo avance rápido eje Z-2 | m/min | 30 | |||
| Alta presión refrigerante | bar | 13 | |||
| Carro superior | |||||
| Número total de posiciones de herramienta | Nº | 11 | |||
| Número máximo de herramientas | Nº | 11 | |||
| Fila 1: Máximo número de herramientas fijas (subcabezal) | Nº | 5 internas o externas | |||
| Fila 2: Herramientas fijas o rotativas (subcabezal) | Nº | 6 individuales | |||
| Tamaño barra herramienta | mm | 20 x 20 | |||
| Portaherramientas de interiores con diámetro interior | mm | 32 | |||
| Sistema de pinza para herramientas motorizadas | Tipo | ER | |||
| Potencia de la herramienta motorizada | kW | 5 (constante) / 8 (pico) | |||
| Par herramienta motorizada | Nm | 16 (constante) / 26 (pico) | |||
| Máxima velocidad herramientas motorizadas | rpm | 15000 | |||
| Máximo recorrido eje X-1 | mm | 260 | |||
| Máximo avance en rápido eje X-1 | m/min | 20 | |||
| Máximo recorrido eje Y-1 | mm | 420 (+- 210) | |||
| Máximo avance en rápido eje Y-1 | m/min | 20 | |||
| Alta presión refrigerante | bar | 9 | |||
| Sistema de refrigeración | |||||
| Número total de bombas de taladrina | Nº | 4 | |||
| Bomba 1 suministro refrigeración alta presión | bar | 13 | |||
| Bomba 2 suministro refrigeración alta presión | bar | 9 | |||
| Bomba 3 para limpieza de zona de trabajo | L/min | 100 | |||
| Bomba 4 para limpieza filtro del tambor de extractor de viruta | bar | 4 | |||
| Capacidad del tanque | L | 380 | |||
| Requerimientos de potencia | |||||
| Voltaje de la máquina | V | 400 / 3 Fases | |||
| Tensión de entrada a transformador | V | Opcional | |||
| Potencia total requerida | kW | 33 | |||
| Alimentación neumática | bar | 5/6 | |||
| Dimensiones principales | |||||
| Dimensiones planta (Aprox.) | mm | 4475 x 2375 | |||
| Altura total | mm | 2400 | |||
| Peso (Aprox.) | kg | 900 | |||
